Permamax, Microfine mekanik manyetik tablalar

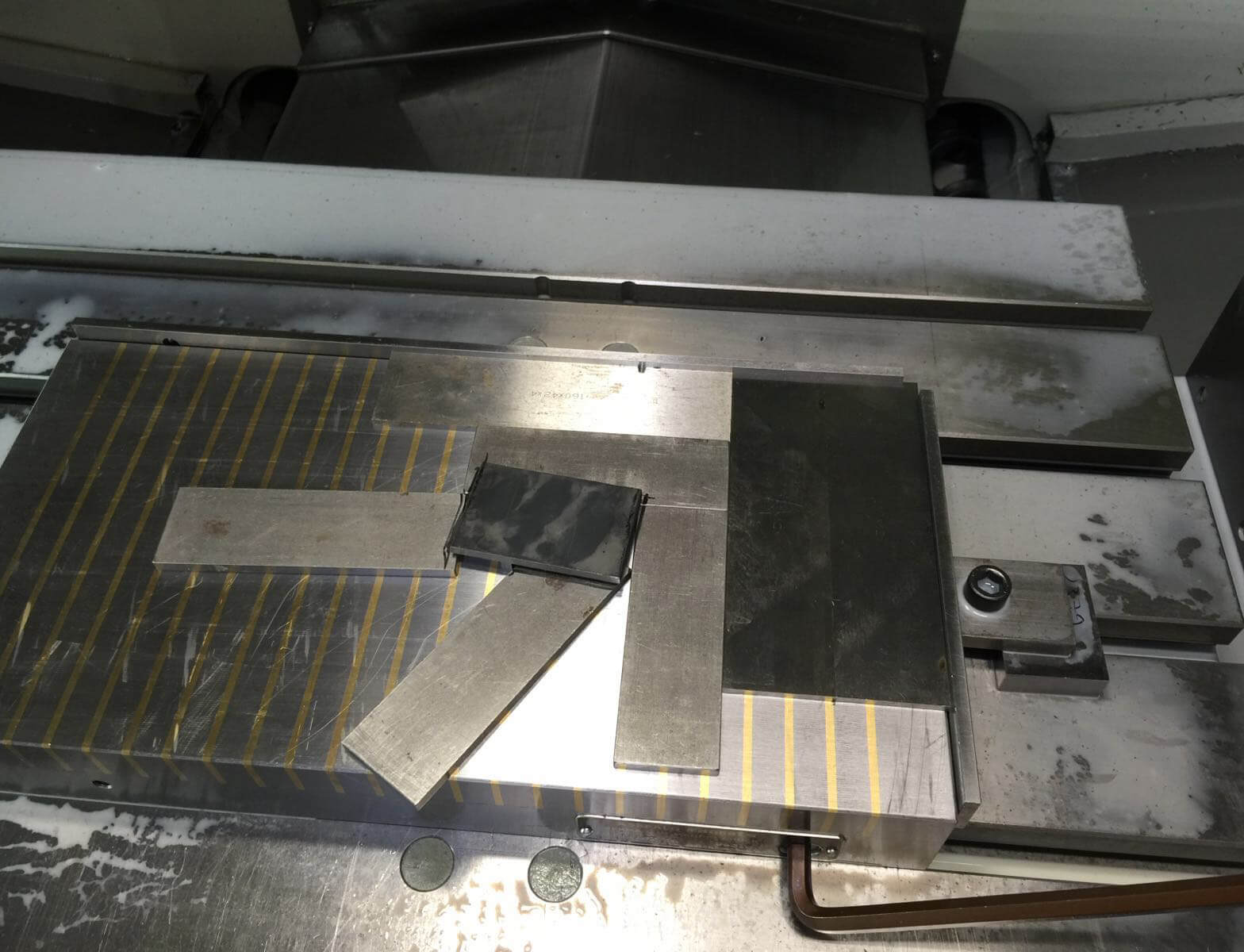

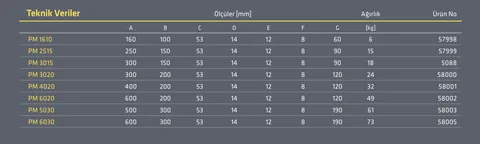

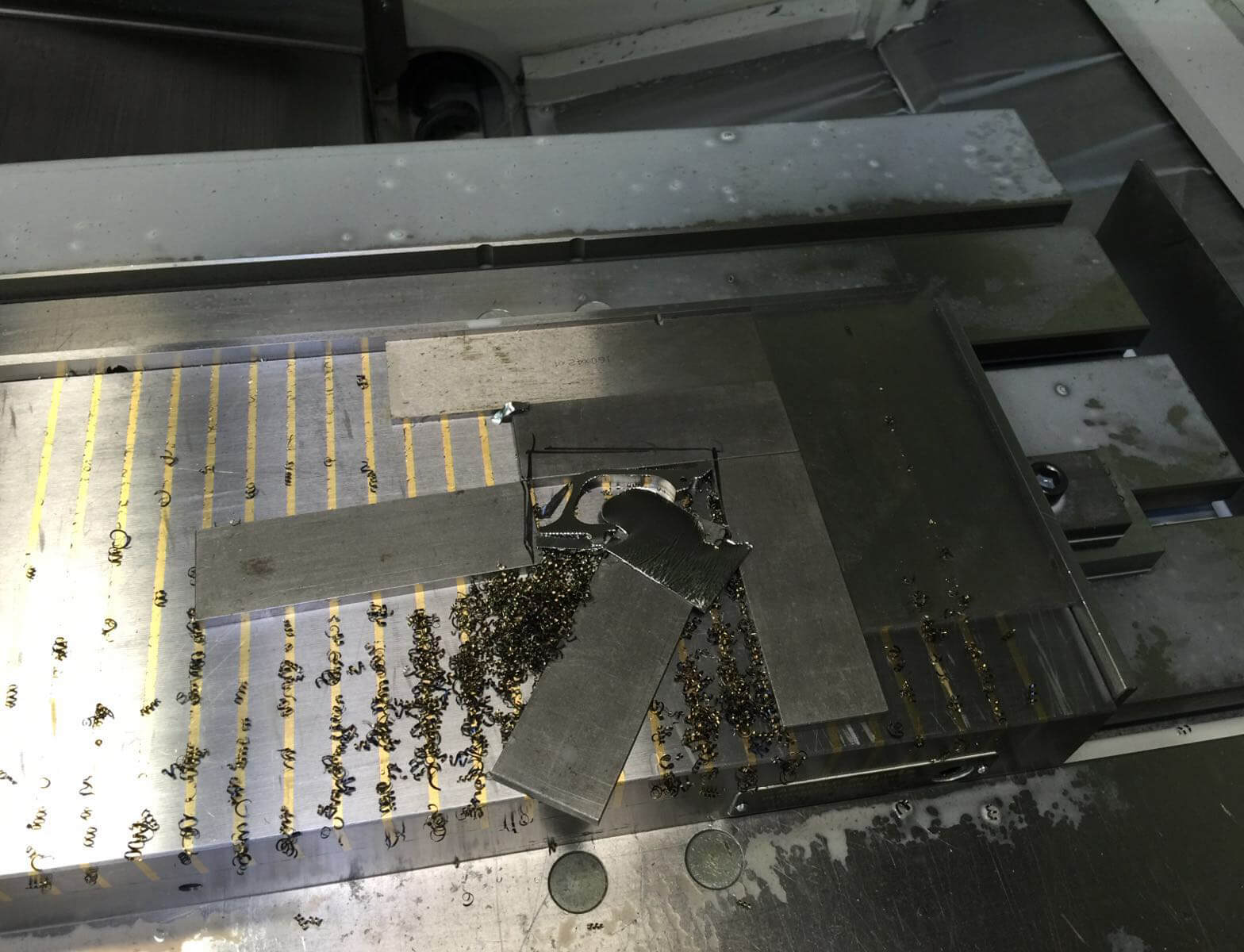

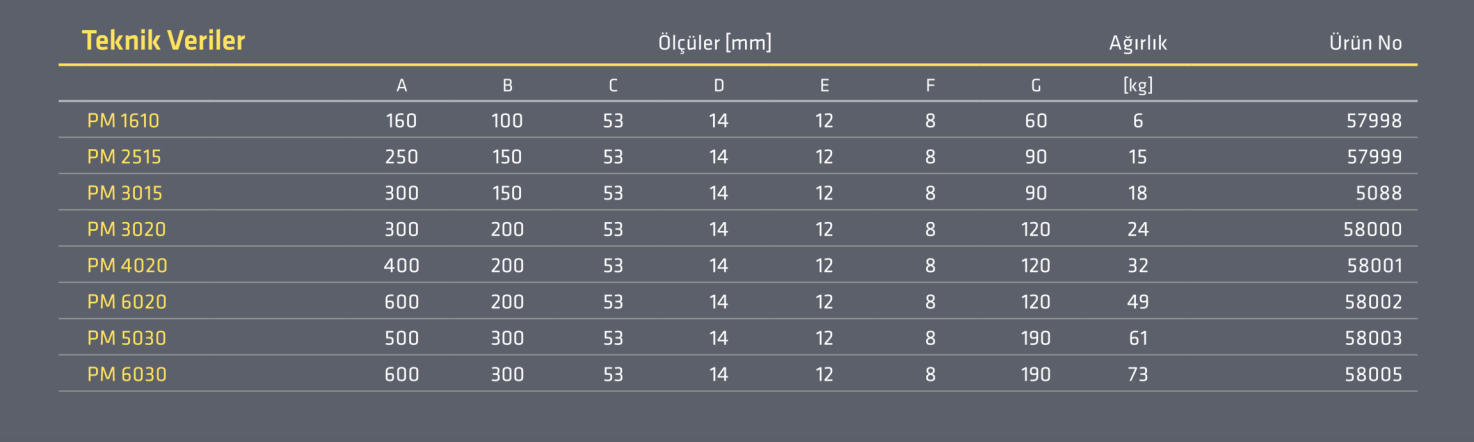

Permamax – Permanent Manyetik Sıkma Tablası

Permamax manuel olarak kullanılabilen son derece güçlü bir permament manyetik sıkma tablasıdır. Üniversal olarak tüm takım tezgahlarında kullanılabilmektedir.

Kullanım Alanları :

• Universal olarak kullanılabilir özellikle freze süreçlerinde küçük (30 x 15 x 6 mm den başlayarak) büyük işletme parçalarında
• 0,8 mm kalınlıkta başlayan tüm ferromanyetik ince ve kalın parçalarda

Özellikler:

• Ergonomik tasarım ve yüksek sıkma gücü.
• Sıkma kuvveti uygulanan yüzeyde max. 8 mm derinlikte işleme imkanı
• Mekanik açma / kapama özelliği
• İşlenecek parça hızlıca sıkılır ve bırakılır
• tek eksende bağlanarak 5 eksen işleme imkanı
• Düz manyetik alanda düşük manyetik (ortalama 10 mm) penetrasyon derinliği
• Sıkmakuvveti 140 N/cm2 kutup aralığı 12 + 3 mm

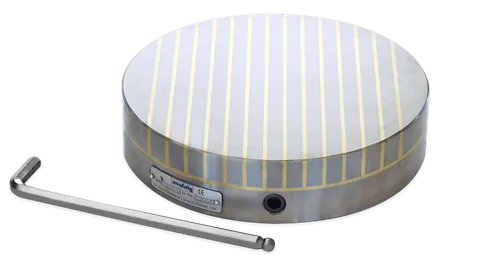

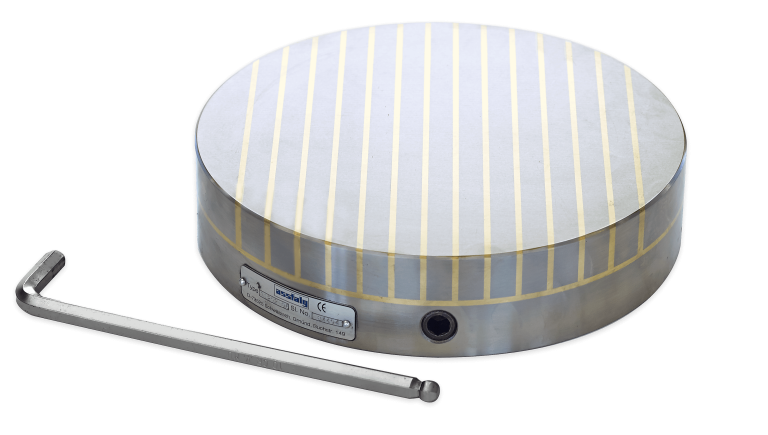

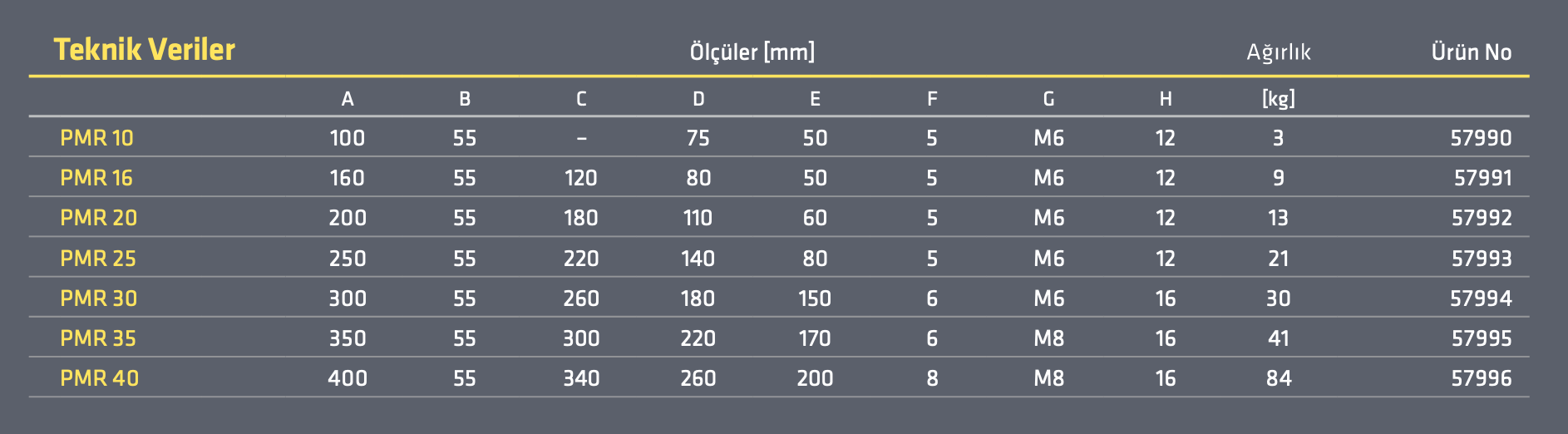

Permamax - Silindirik Permanent Sıkma Tablası

Permamax çok güçlü paralel kutup aralığına sahip permanent mıknatıslı sıkma tablasıdır. Üniversal ferromanyetik iş parçalarında özellikle küçük ve disk şeklindeki parçalar için uygundur.

Kullanım Alanları :

• Universal olarak kullanılabilir özellikle freze süreçlerinde küçük işletme parçalarında kullanılmaktadır.
• Düz yüzeylerde talaş kaldırma, iç kavis talaş kaldırma, tornalama ve sert tornalama için çok idealdir.

Özellikler:

• Ergonomik tasarım ve yüksek sıkma gücü.
• Sıkma kuvveti uygulanan yüzeyde max. 8 mm derinlikte işleme imkanı (5 mm incelik D < 130 mm
• Sıvı geçirgenliğine karşı sızdırmazlık.
• Mekanik açma / Kapama özelliği
• İş parçalarını gerilimsiz ve hızlı bir şekilde sıkılır.
• Sadece tek eksende sıkma uygulanır ve tüm yönlü işleme sağlanır.
• Düz mekanik alanda düşük manyetik (ortalama 10 mm) penetrasyon derinliği.
• Sıkma kuvveti 140 N/cm2 1243 mm kutup aralığı.

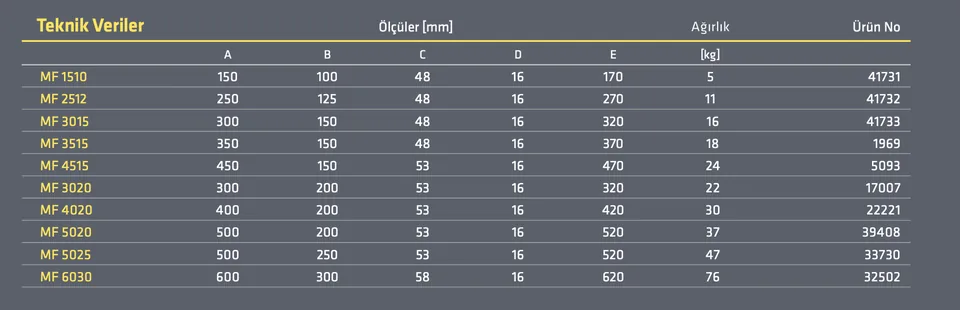

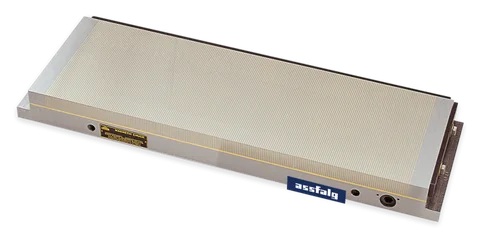

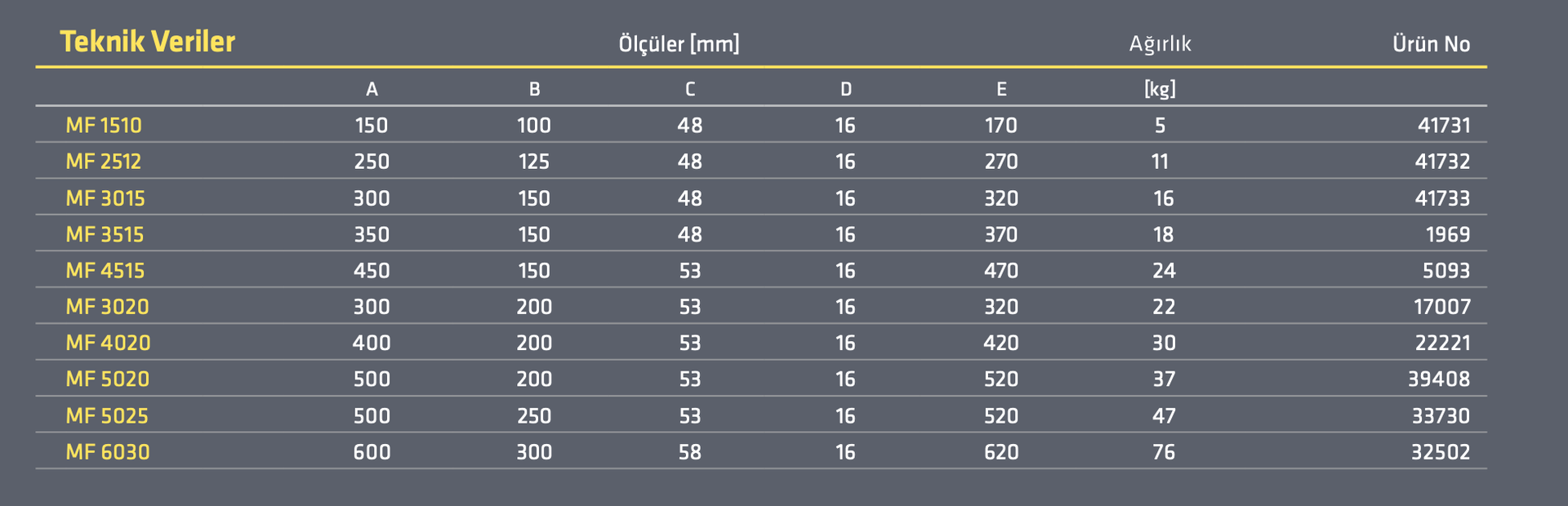

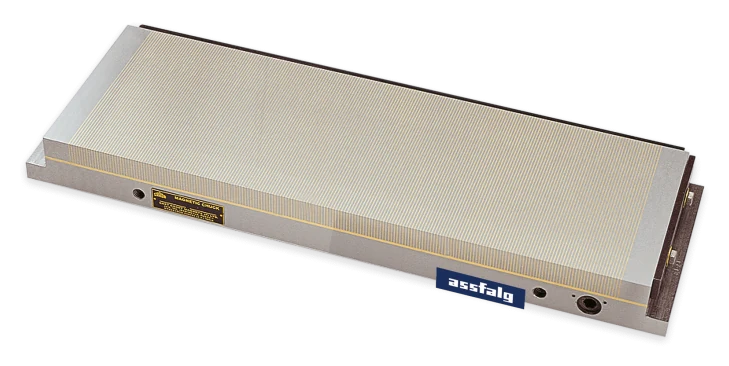

Microfine - Permanent Manyetik Sıkma Tablası

Microfine permanent manyetik sıkma tablası son derece ekonomiktir ve manuel şekilde açılıp / kapatılarak kullanılmaktadır. Çok düzgün manyetik alana sahip olan bu tabla hafif ve orta derecedeki işleme tezgahları için idealdir.

Kullanım Alanları :

• Universal olarak kullanılabilir, hafif frezeleme, özellikle parlatma, aşındırma ve zımparalama işlemleri için idealdir.
• Küçük ince, düz ve temiz yüzeye sahip işleme parçalarında.

Özellikler:

• küçük formda maksimum sıkma gücü.
• Sıkma kuvveti uygulanan yüzeyde max. 8 mm derinlikte işleme imkanı
• Sıvı geçirgenliğine karşı sızdırmazlık.
• Mekanik açma / Kapama özelliği
• İşlenecek parça hızlıca sıkılır bırakılır
• Tek eksende bağlanarak 5 eksen işleme özelliği
• Düz manyetik alanda küçük kutup aralığı nedeniyle düşük manyetik penetrasyon derinliği
• Sıkma kuvveti 80 N/cm2 kutup aralığı 1,5 + 0,5 mm

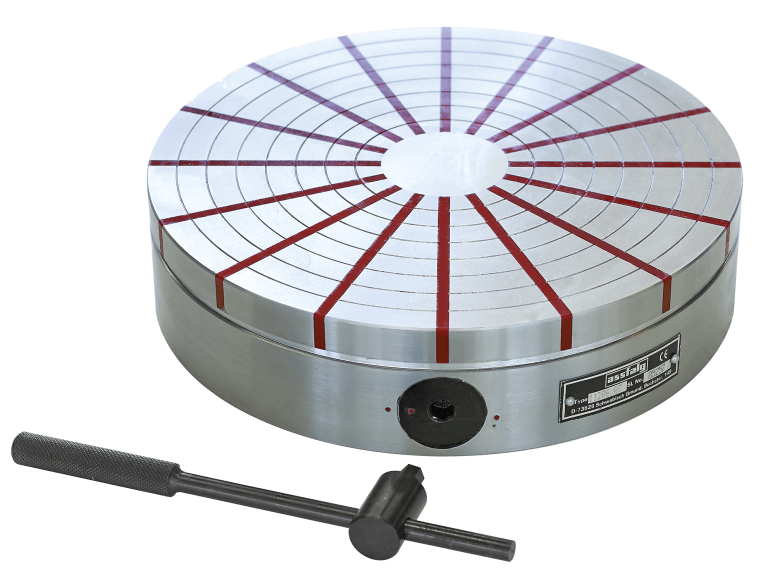

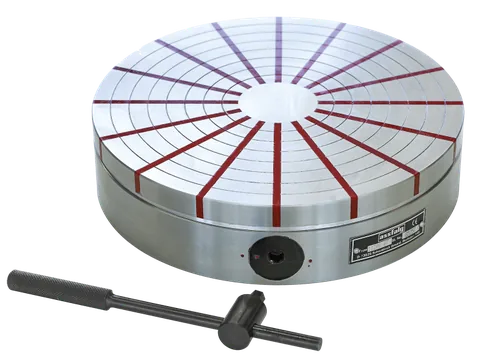

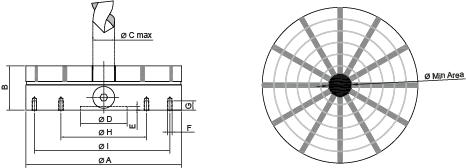

Neostar - Silindirik Permanent Sıkma Tablası

Neostar çok güçlü radyal kutup aralığına sahip permannt mıknatıslı sıkma tablasıdır. üniversal simetrik rotasyonlu ferrımanyetik iş parçalarında, özellikle 80 mm’de büyük yuvarlak halka ve disk şeklindeki parçalar için uygundur. Orta merkezi geçiş deliğine yerleşim yapılarak kullanılmaktadır.

Kullanım Alanları :

• Universal olarak kullanılabilir özellikle iç taşlama, tornalama ve sert tornalama için uygundur.
• Dairesel parçaları sıkma için son derece uygundur.

Özellikler

ortalama ergonik tasarım ve yüksek sıkma kuvveti.
Sıvı geçirgenliğine karşı sızdırmazlık
Mekanik açma / kapama özelliği
Merkezi nokta manyetik değildir ve C maks. ölçüye göre direk geçiş yapılabilmektedir
İş parçaları gerilimsiz ve hızlı şekilde sıkılır
Sadece tek eksende sıkma uygulanır ve tüm yönlü işleme sağlanır
Merkez geçiş deliğine inilip uygulama yapılabilir
Düz manyetik alanda düşük manyetik (ortalama 10 mm) penetrasyon derinliği
Sıkma kuvveti: 140 N/cm2

Microsine - Permanent Manyetik Sıkma Tablası

Manyetik sinüs tablası açı frezeleme, taşlama işlemlerinde ve özellikle takım yapımında yardımcı bir ekipmandır. İki farklı versiyon halinde sadece uzunlamasına veya eksen üzerinde çift mil enine ve uzunlamasına olacak şekilde sunulmaktadır. Mekanik sinüs tablaları isteğe göre manyetik aynalarla donatılabilmektedir.

Kullanım Alanları :

• Universal olarak kullanılabilmektedir. Özellikle hafif ve orta frezeleme ve taşlama işlemleri için uygundur
• Temiz ve düz yüzeye sahip küçükince ve büyük-kalın malzemelerde

Özellikler

Sıvı geçirgenliğine karşı sızdırmazlık
Sinüs tablası standart olarak mikro hassas manyetik çeneler ile donatılmıştır
Düz manyetik alandan dolayı manyetik kuvvetin penetrasyon derinliği düşüktür
Sıkma kuvveti uygulanan yüzeye max. 8 mm derinlikte işleme imkanı
İşlenecek olan malzeme gerilmeden hızlı ve açılı bir şekilde bağlanır
Nihai açısal boyutlar sinüs tablasına titizlikle ayarlanabilir
Sadece bir yüzden manyetik olarak sıkılarak tüm yönlü işleme imkanı
Sıkma kuvveti 80 N/cm2 kutup aralığı 1,5 + 0,5 mm
Çevirme aralığı 0 – 60°
Yüzey sertleştirilmiştir
