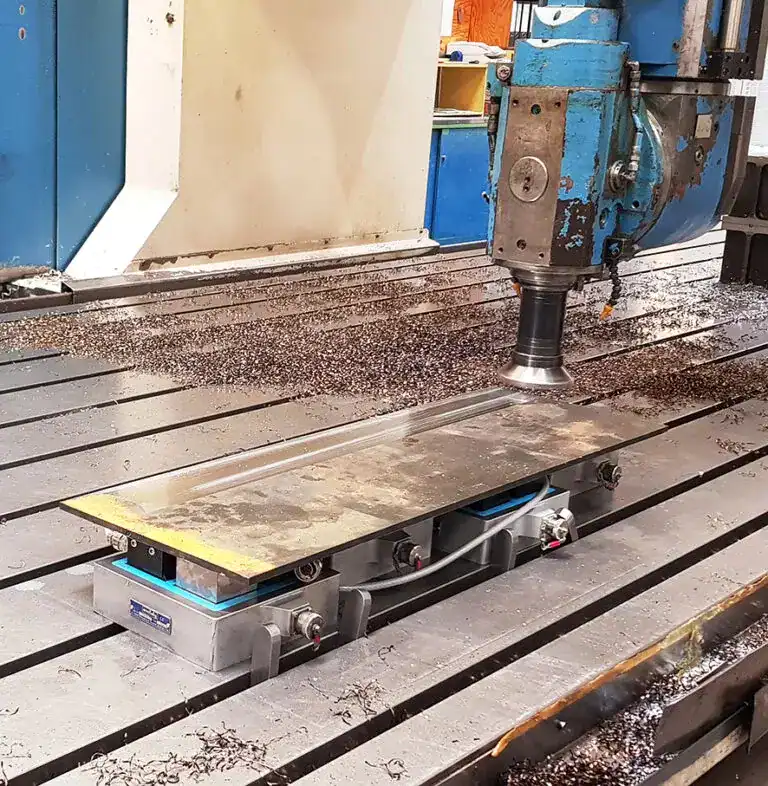

Doublemag, Triplemag elektropermanent sıkma elemanları

Doublemag | Triplemag

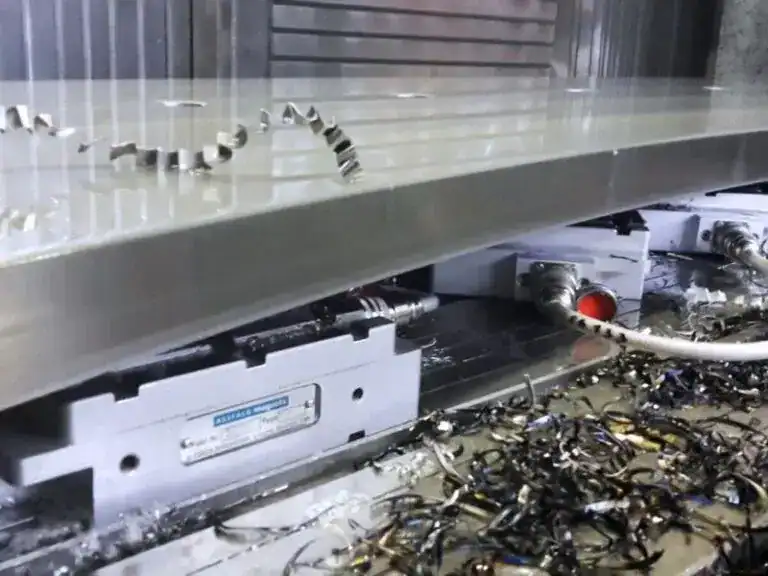

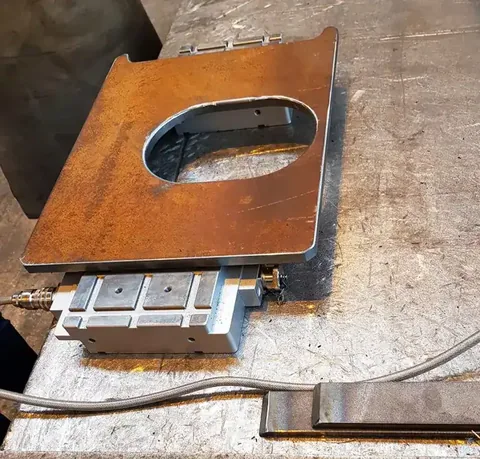

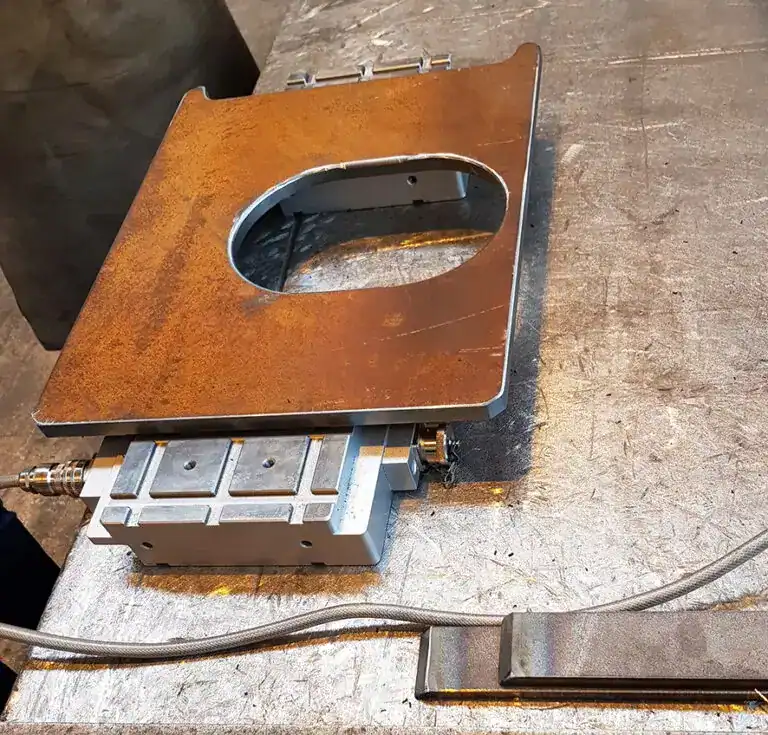

Çift taraflı yapışma özelliğine sahip bu manyetik modüller işlenecek olan parçayı eş zamanlı olarak manyetik masaya sıkıca sabitlemektedirler. Bu süreçte mekanik sıkma yada mengeneleme gerekmemektedir. Bir kaç modülün birleştirilmesi sonucunda büyük bir manyetik tablanın uygun bir alternatifini oluşturabilmektedir. Kullanım esnasında Triplemag serisi ek olarak tezgah üzerinde sabit durmayı garantileyen ve ayrı bir şekilde açılabilen, pozisyonlandırma magnetine ihtiyaç duymaktadır.

Profesyonel Avantajlar :

• Ön hazırlık ve kurulum süresinin azaltılması
• 5 eksende kolay işleme ve hızlı bir çekilde parça pozisyonlandırılması
• Titreşimsiz işleme ve tüm manyetik alan boyunca dengeli sıkma dağılımı

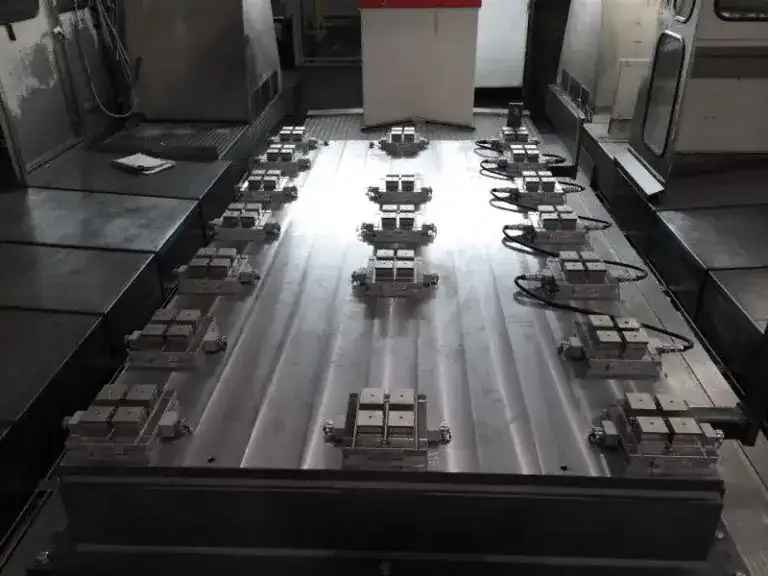

• Büyük parça işlemelerinde Doublemag-/ Triplemag serilerinin birbirleriyle bağlanılması ve kullanılması
• Kutup uzantıları kullanılarak işlenecek parça üzerinde 0.01 mm’e kadar paralellik
• Uzatma kutupları yardımıyla düzgün yüzeye sahip olmayan parçaların formunun bozulmadan sıkılması ve bağlanması
• Mekanik sıkmada meydana gelen köşe kenar bozukluluklarının önüne geçilerek tezgahın tam kapasiteyle kullanımı

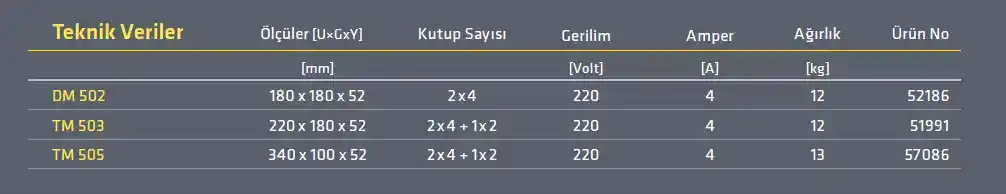

Standart Özellikler:

• Kutup boyutları 50×50 mm
• Sıkma kuvveti ≥ 350 kg kutup başına
• Manyetik alanın penetrasyon derinliği maksimum sıkma seviyesinde 12 mm’e kadardır
• Tamamen çelik gövdeden üretimle sıcağa karşı sıkma ve soğutmaya karşı koruma
• Tam sıkma kuvvetine destek masasının ferromanyetik ve 15 mm kalınlıkta olması durumunda ulaşılır
