Magnaslot, Magnaslot T-oluk elektropermanent tablalar

Çalışma Prensibi

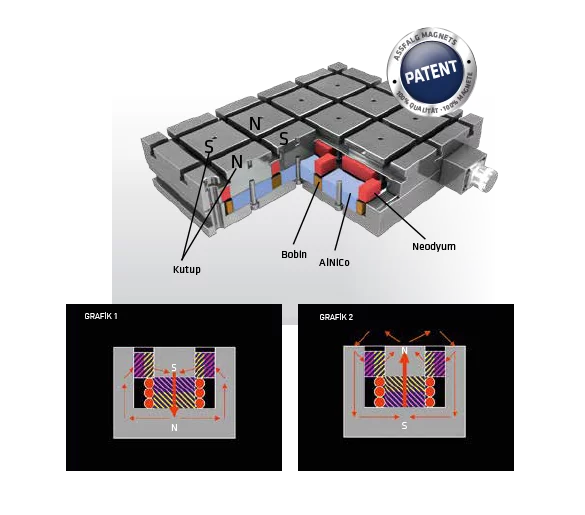

Akım ile kontrol edilebilen manyetik bloklar (bobin içindeki AlNiCo) bir kaç saniyelik akım darbesiyle (Grafik 1 + 2) manyetize edilir. Manyetik bloklar mıknatıs kapalı konumdayken, Neodyum permanent mıknatısların tersi yönünde yönlendirilir (Grafik 1). Manyetik bloklar mıknatıs açık konumdayken Neodyum permanent mıknatıslarla aynı yönde yönlendirilir (Grafik 2). Elektropermanent mıknatıslar çok güçlü bir sıkma kuvvetine sahip olduklarından dolayı akım kesilmesinde bile sıkma kuvveti özelliğini korurlar.

Özellikler

Komple çelik kaplama, aralarda epoksi gerektirmiyor
Kisa devir tespiti, talas veya sividan ulasabilen kisa deviri elektrik impuls ile ölçüyor

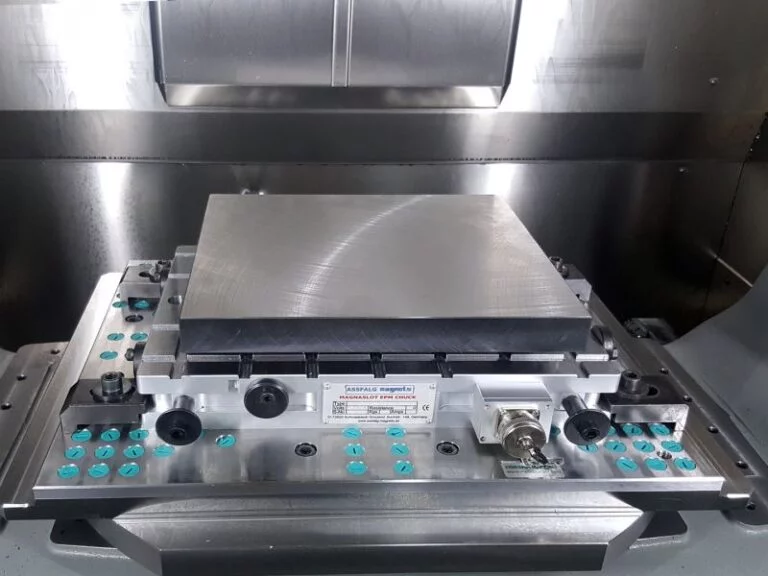

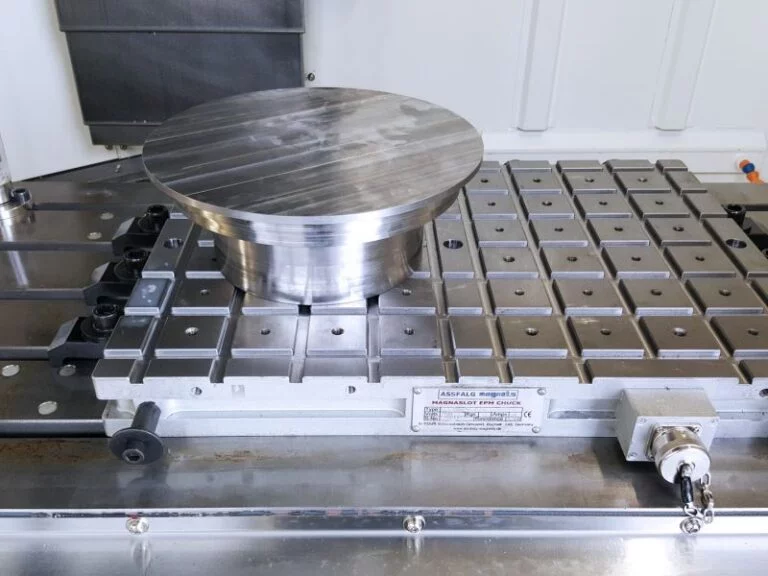

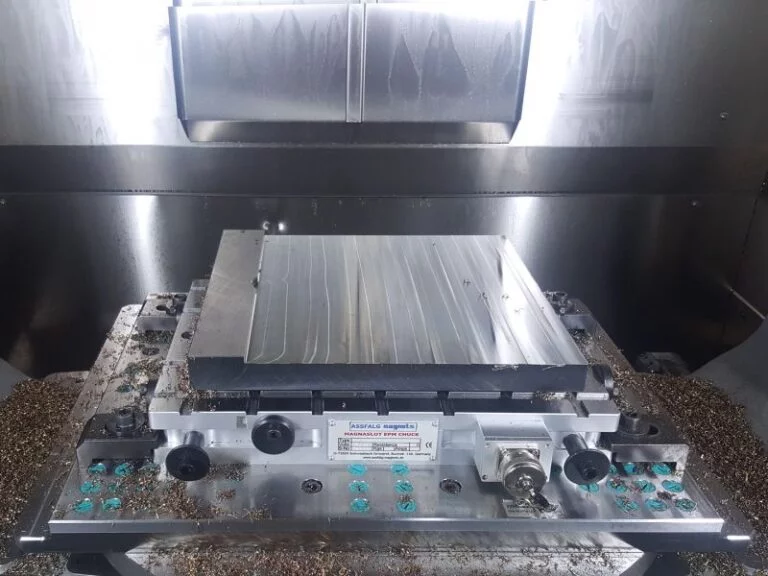

Magnaslot Elektropermanent Sıkma Tablalar

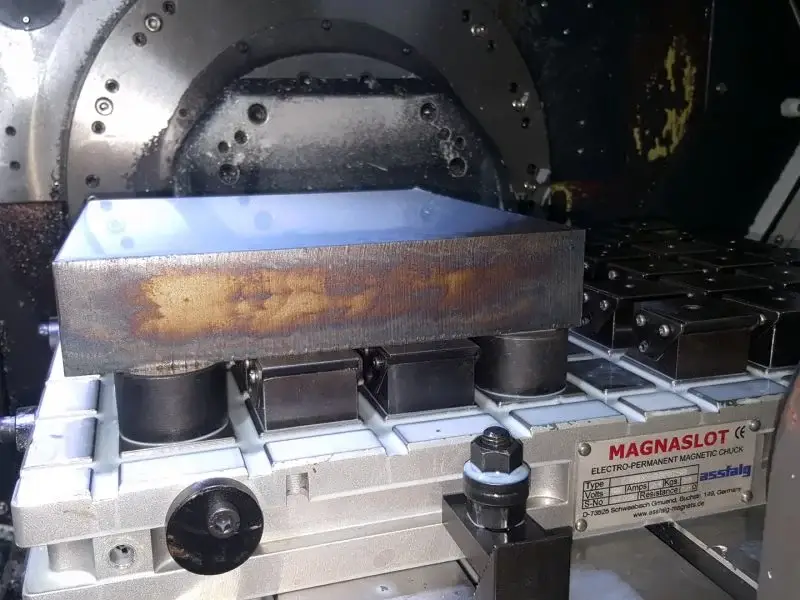

Patentli (EPM) elektropermanent kare kutup başlıklı sıkma tablası; çelik malzemelerinizi son derece güvenli ve enerji verimli bir şekilde işleme tezgahlarınıza bağlayarak sizlere mükemmel çözümler sunmaktadır. Kutup başlık uzantıları kullanılarak işlenecek parçanın düzensiz formu telafi edilir ve parça formunuzun bozulmasının önüne geçilir.

Profesyonel Avantajlar

Ön hazırlık ve kurulum süresinin azaltılması
5 eksende kolay işleme ve hızlı bir çekilde parça pozisyonlandırılması
Titreşimsiz işleme ve tüm manyetik alan boyunca dengeli sıkma dağılımı
Kutup uzantıları kullanılarak işlenecek parça üzerinde 0.01 mm’e kadar paralellik
Mekanik sıkmada meydana gelen köşe kenar bozukluluklarının önüne geçilerek tezgahın tam kapasiteyle kullanımı

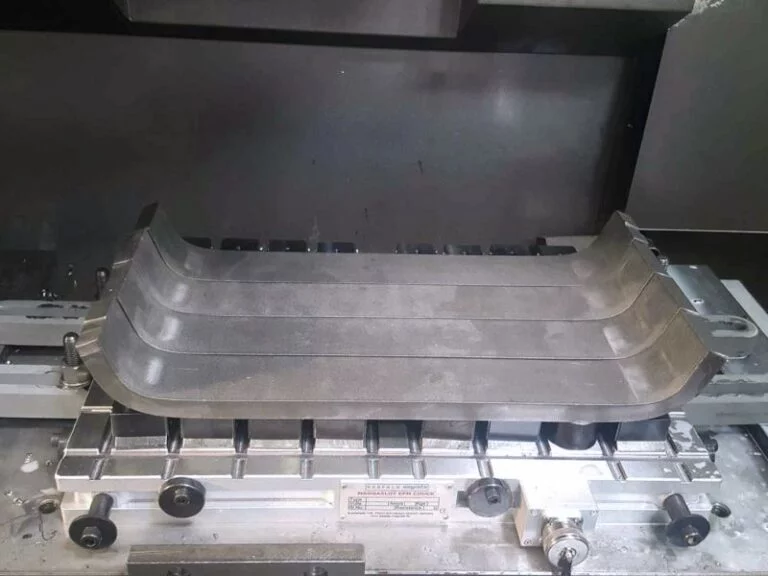

Uzatma kutupları yardımıyla düzgün yüzeye sahip olmayan işleme parçalarının ve formu bozulmayacak şekilde döküm parçalarının sıkılmasına ve bağlanmasına olanak sunar (bu sayede işlenecek olan parçanın çizilmesinin önüne geçilir)
İnce işlenecek olan parçalarda manyetik sıkma gücü ayarlanması veya genel olarak sıkma gücünü orta düzeyde düzenleme imkanı.

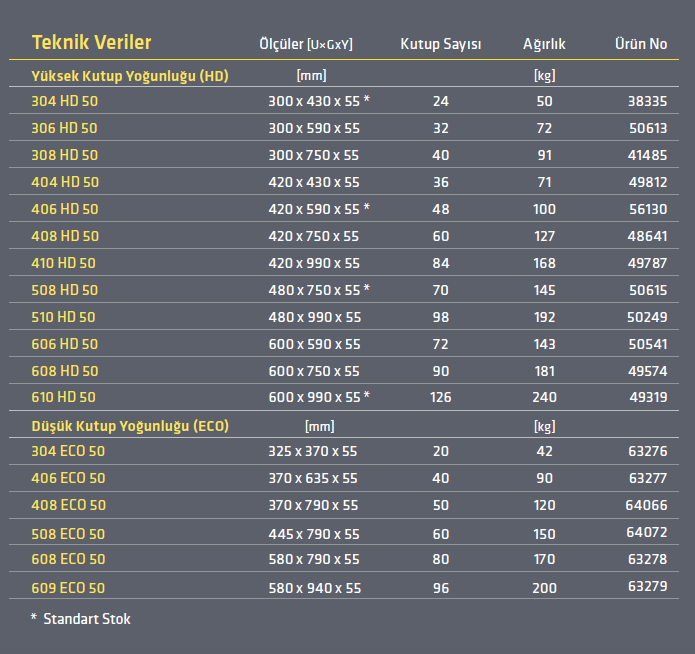

Standart Özellikler

Kutup büyüklüğü 50 x 50 mm
Sıkma kuvveti ≥ 350 kg kutup başına
Manyetik alanın penetrasyon derinliği maksimum sıkma seviyesinde 12 mm’e kadardır
Optimal sıkma seviyesine ulaşmak için en az 8 adet kutup kullanılmalıdır
Magnaslot 400 x 600mm: ECO – Versiyon, 50 mm boyutlarında 40 adet kutuptan oluşmaktır. Küçük ve orta ölçekli iş parçalarını sıkmak için idealdir

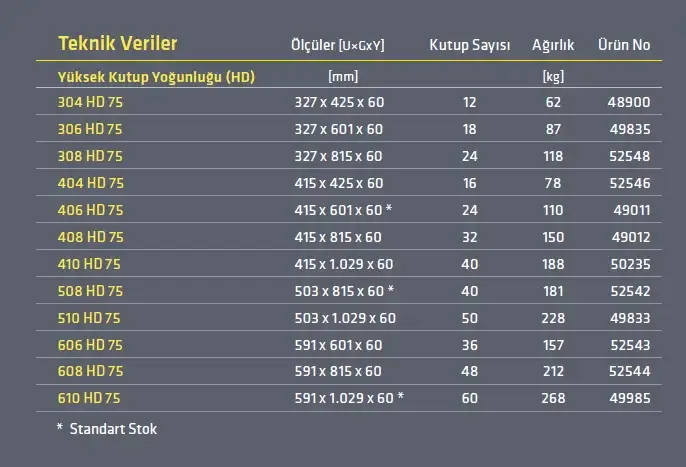

Standart Özellikler

Kutup boyutları 75×75 mm
Sıkma kuvveti ≥ 790 kg kutup başına
Manyetik alanın penetrasyon derinliği maksimum sıkma seviyesinde 24 mm’e kadardır
Optimal sıkma seviyesine ulaşmak için en az 4 adet kutup kullanılmalıdır

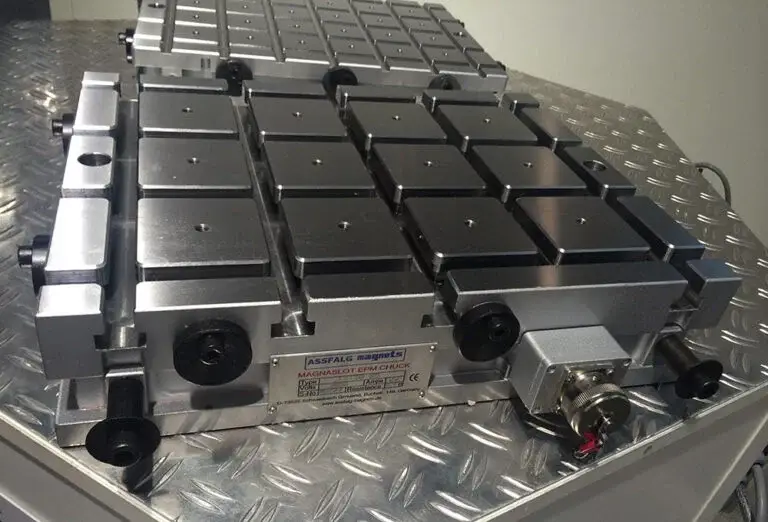

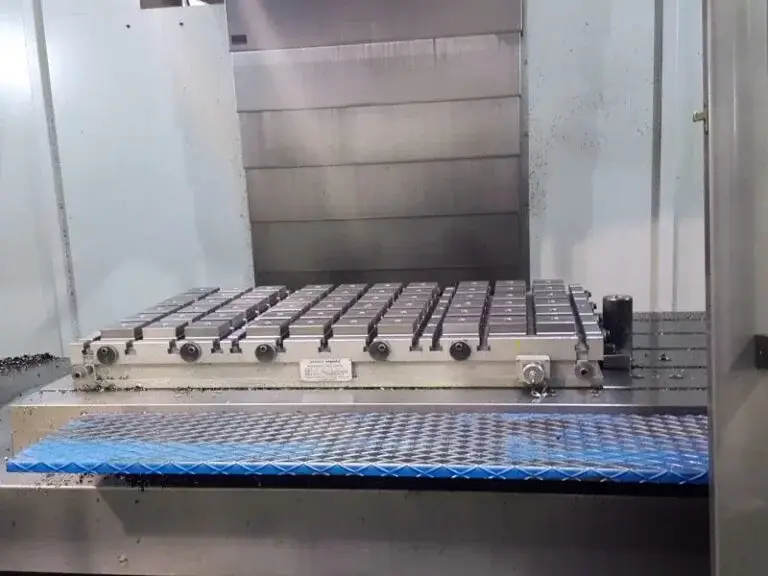

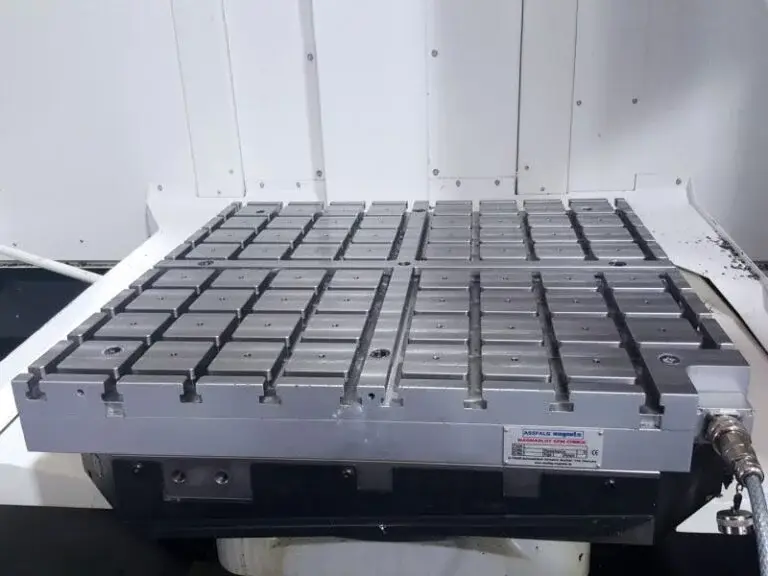

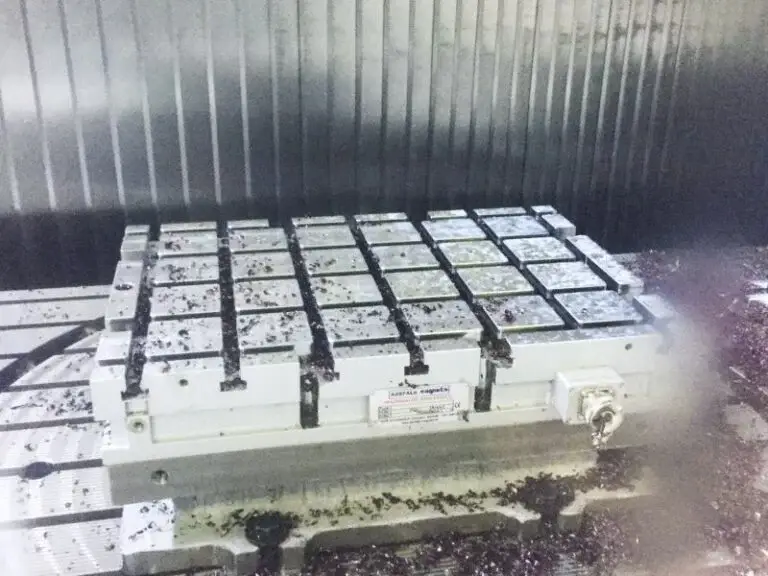

Magnaslot T-Oluk Elektropermanent Sıkma Tablalar

Patentli (EPM) elektropermanent kare kutup başlıklı T-Oluklu sıkma tablası manyetik ve mekanik sıkma eylemini avantajını tek bir tablada birleştirmektedir. Manyetik ve manyetik olmayan malzemelerinizi güvenli ve enerji verimliliğiyle tezgahlarınıza bağlamanız için mükemmel bir çözüm sunar. Kutup başlık uzantıları kullanılarak işlenecek parçanın düzensiz formu telafi edilir ve parça formunuzun bozulmasının önüne geçilir.

Kullanım Alanları

Tek bölgeden sıkmayla 5 eksen işleme imkanı

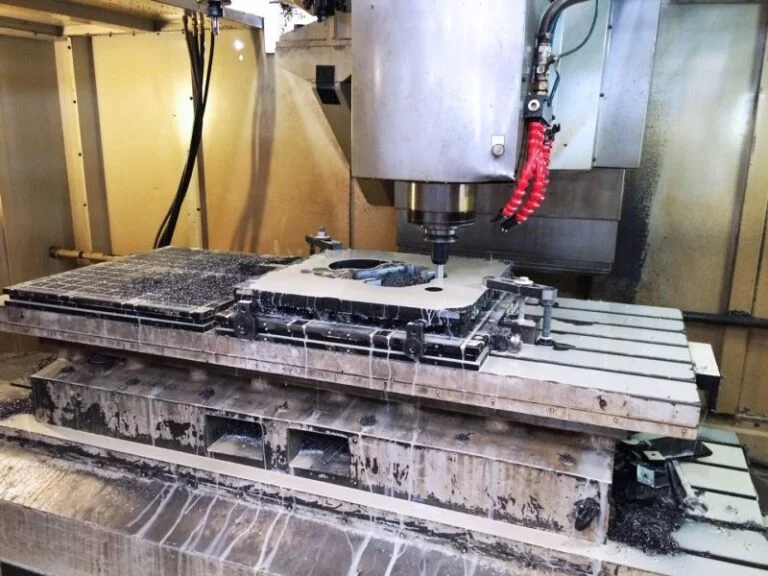

Frezeleme işlemi sırasında kaba ve ince hassasiyete göre küçük ve büyük işleme parçalarının sıkılmasında
Manyetik ve manyetik olmayan hammaddelerin sıkılmasında

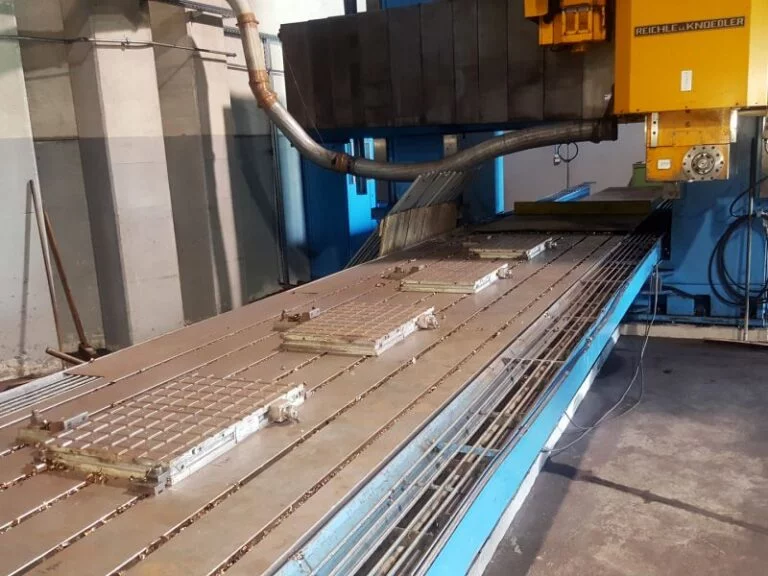

Bir çok EPM tablasının kombinasyonu ile büyük işleme parçalarının bağlanmasında

Standart Özellikler:

• Kutup boyutları 75 x 75 mm
• Mekanik sıkma için T-Oluk
• Sıkma kuvveti ≥ 790 kg kutup başına
• Manyetik alanın penetrasyon derinliği maksimum sıkma seviyesinde 25 mm’e kadardır
• Tamamen çelik gövdeden üretimle sıcağa karşı sıkma ve soğutmaya karşı en iyi koruma
• Uzatma kutupları yardımıyla düzgün yüzeye sahip olmayan parçalar bağlanır ve parça formu bozulmadan sıkma işlemi yapılır
• Minimum ön hazırlık süresiyle maksimum verimlilik

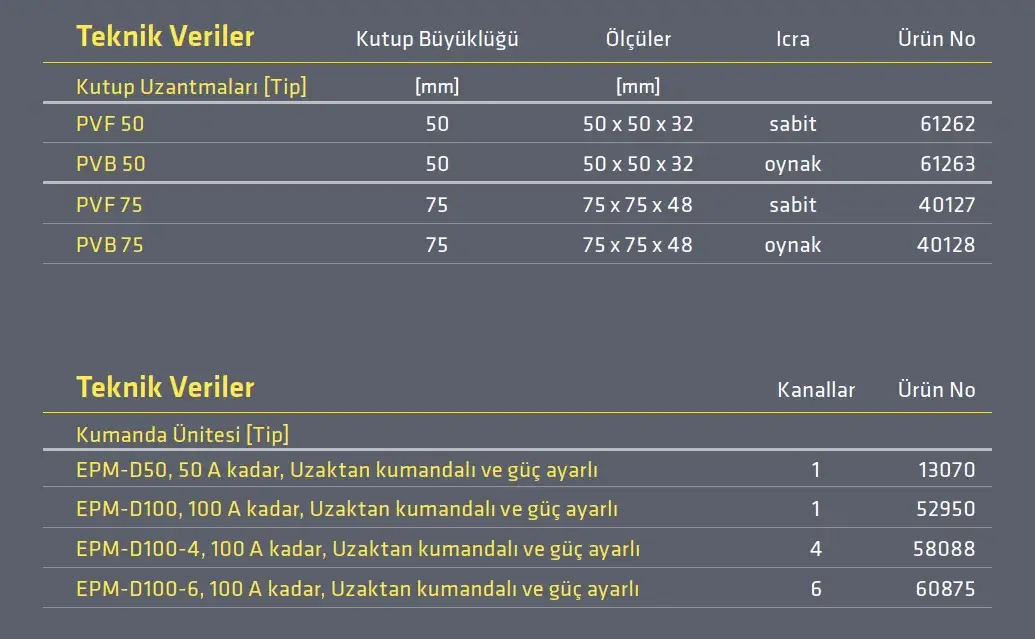

Aksesuarlar Elektropermanent Sıkma Tablarına Özel

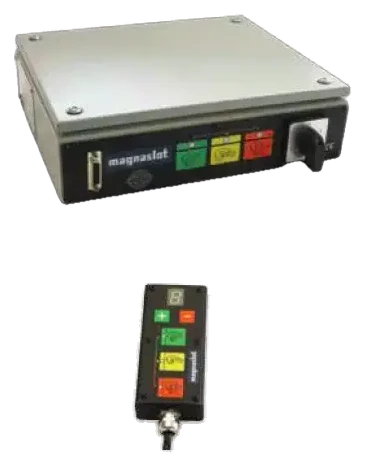

Elektronik kumanda, kutupları manyetik sıkma tablasında açıp kapayarak 8 dereceye kadar sıkma kuvveti ayarlama işlevi görmektedir. Eğer birden fazla manyetik tabla tek elden yönetilecekse bunun için çok kanallı kumanda ünitesi bulunmaktadır. Eğer birden fazla manyetik tabla bir grup içerisinde işlev görecekse bir JB dağıtıcısı ile tablalar birbirine bağlanır. 600×600 mm büyüklüğündeki tablalar için D50 kumanda ünitesi ve daha büyük tablalar için D100 kumanda ünitesi yeterli olmaktadır. Her kumanda ünitesi için 3 metre kablolu 400V bağlantı ve her bir kanal 3,5 m uzunluğundaki bayonet fiş ile donatılmıştır.
